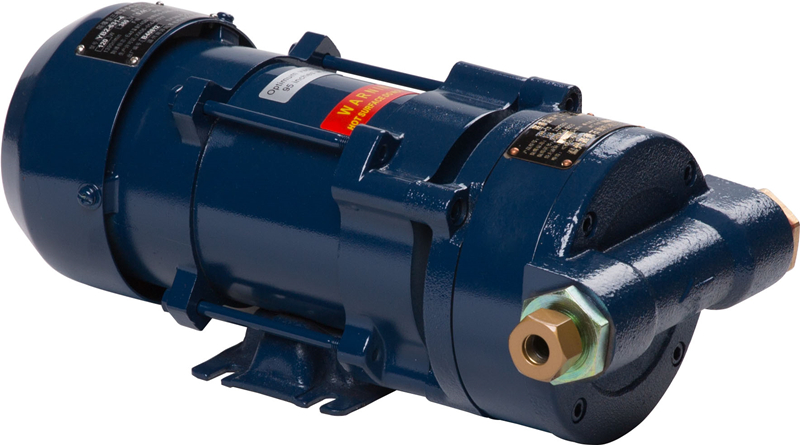

新款VYB-110隔爆型油氣回收真空泵

VYB-110隔爆型油氣回收泵（以下簡稱油氣回收泵）根據國家標準GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.2-2010《爆炸性環境第二部分：由隔爆外殼“d”保護的設備》、企業標準Q/ZMD10-2013《隔爆型油氣回收泵》以及相關行業標準設計、制造、檢驗的，各項性能指標均達到了國內先進水平,主要用于加油站、卸油站、油庫等周圍環境中含有爆炸性氣體的場所，防爆環境區域為1區。

1、油氣回收簡介

汽油在灌裝、運輸、儲存、發油過程中會產生大量的揮發。排放到大氣中的油氣，形成光化學煙霧，嚴重污染環境，破壞大自然生態；空氣中的油氣會危害周圍居民和加油工人的身心健康；排放到環境中的油氣是引起火災和爆炸的最大安全隱患；油氣揮發造成巨大的資源浪費。

我國環保法規要求對汽車加油及油罐車卸油時進行油氣回收，這樣的要求符合目前國內汽車發展的現狀；對加油站要求做到能將汽車加油及油罐車罐車卸油時油氣回收，無論加油站有無后端處理措施，要求加油站的設備達到環保法規要求的檢測標準。

VYB-110油氣回收泵是由我司自行研發生產的一種適用于加油站內的汽油加油機進行二階段油氣回收的泵。該泵屬于分散式油氣回收泵，具有結構簡單、性能可靠、噪音低、重量輕、外形美觀等特點。該泵也可用來抽吸瓦斯、煤氣、氫氣、石油裂解氣等易燃易爆氣體，主要應用于包裝行業、機械行業、石油化工等行業。

指標	參數值
防爆標志	ExdllBT4Gb
防護等級	IP54
環境溫度	-20℃～+40℃
環境氣壓	100kPa
最大流量	80L/min
調定真空度	22～26kPa
電壓	380V 50HZ	220V 50HZ
電流	0.44 A	1.2 A
電機功率	120 W	90 W
工作制	S1
噪音	〈65dB（A）
重量	10.5Kg
出/入螺紋接口	BSPF1/2”內螺紋

2.2使用環境

1)海拔高度不超過1000m。

2)環境空氣最高溫度隨季節而變化，但不超過+40℃。

3)環境空氣最低溫度為-20℃。

4)最濕月月平均最高相對濕度為90%。

5)爆炸危險場所為1區，具有ⅡB、T4類爆炸性氣體或蒸汽混合物。

3、工作原理

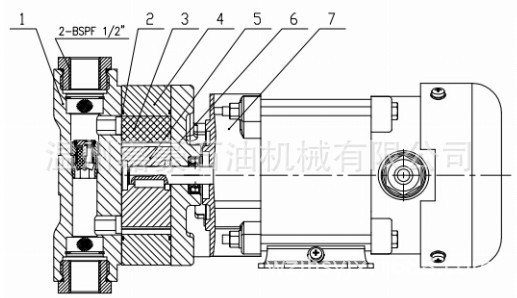

VYB-110油氣回收泵是一款葉片泵，其結構簡圖如圖1所示。它主要由轉子、定子(即泵環)、葉片及兩側蓋板（即泵體和端蓋）所組成。依靠偏心轉子旋轉時泵缸與轉子上相鄰兩葉片間所形成的工作容積的變化來輸送氣體。轉子是具有徑向槽的圓柱體，槽內安放葉片，葉片可以在槽內自由滑動。轉子偏心地安放在泵體內，當轉子由電機帶動旋轉時，滑片依靠離心力緊壓在泵體的內壁上。在轉子前半轉，相鄰兩葉片所包圍的空間逐漸增大形成局部真空而吸人氣體。而后半轉，此空間逐漸減小，擠壓氣體，將氣體壓送到排出管中。

1、泵體2、O形圈3、葉片4、泵環5、轉子6、端蓋7、電機

4、性能特點

1)VYB-110隔爆型油氣回收泵配用的防爆電機有防爆合格證。

2)VYB-110隔爆型油氣回收泵為電機直聯驅動。

3)葉片為特種PPS材料制成，具有自潤滑、耐高低溫、耐腐蝕等性能。

4)泵體、泵環、端蓋為球墨鑄鐵制成，表面均經過防腐處理。

5)泵體內裝有溢流閥，防止壓力過大。

6)葉片式結構性能穩定、可靠性高、低噪音。

5、安裝尺寸及注意事項

油氣回收泵的安裝應符合《GB3836.15-2000爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的標準規定。
